WQ型无堵塞潜水排污泵|结构图

QW、WQ型无堵塞潜水排污泵结构说明：

QW、WQ型无堵塞潜水排污泵由电机两部分组成，二者通过油隔离室及机械密封组件隔开，属电机一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道冲联密封，选用新型硬质耐腐碳化钨材料，具有密封可靠、耐磨、寿命长特点。

叶轮17：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。

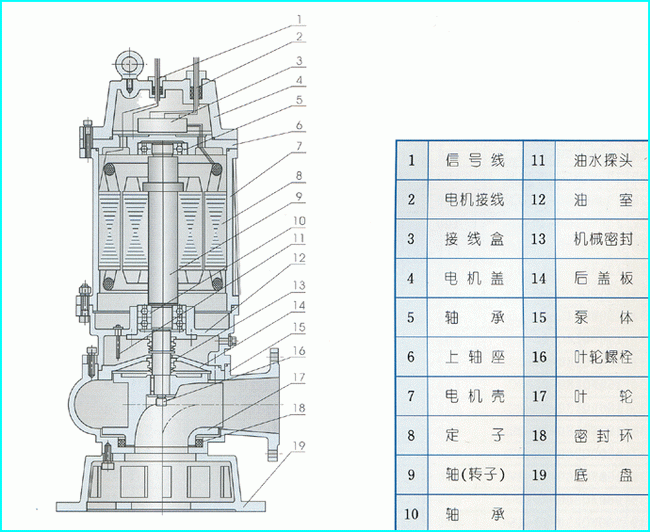

无堵塞潜水排污泵结构图：
