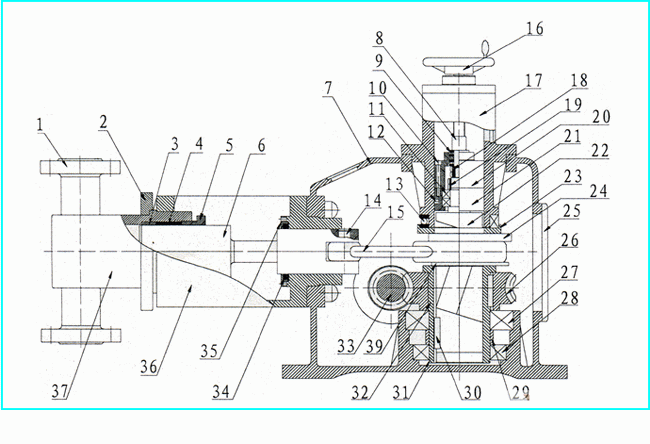

J-D系列柱塞式计量泵|结构说明

序号

零件名称

序号

零件名称

序号

零件名称

序号

零件名称

1

单向阀

11

轴承

21

上轴承座

31

轴用挡圈

2

泵头压板

12

定位销

22

曲轴

32

下轴承套

3

支承套

13

推力轴承

23

推力片

33

蜗杆

4

密封套

14

短轴

24

垫片

34

密封件

5

压紧螺母

15

连杆

25

方盖板

35

密封件压板

6

柱塞

16

调节手轮

26

蜗轮

36

泵头连接头

7

机体

17

调节总成

27

轴承

37

泵头

8

调节丝杆

18

圆螺母

28

轴承

38

轴瓦

9

推力轴承

19

圆螺母

29

隔套

10

内六角螺栓

20

上轴承盖

30

键
