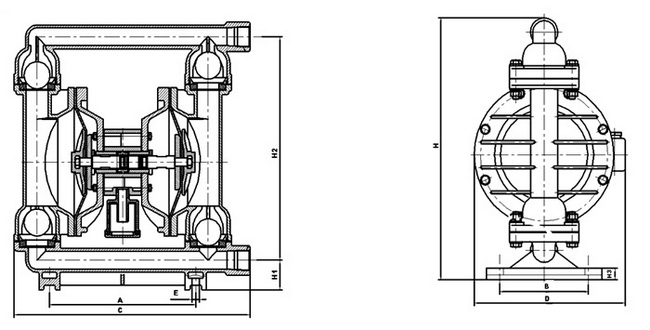

QBK型气动隔膜泵外形尺寸与结构图

型号	A	B	C	D	E	H1	H2	H3	H	螺纹	法兰式
型号	A	B	C	D	E	H1	H2	H3	H	NPT/BSPT	ANSI	DIN
QBK-8	95	80	145	144	20	20	117	10	140	5/16＂	-	-
QBK-10-15	135	48	218	144	12	34	176	10	226	3/8＂-1/2＂	-	-
QBK-25	236	145	381	248	12	46	344	18	412	1＂	-	-
QBK-40	236	145	381	248	12	50	348	18	428	1½ ＂	-	-
QBK-50	320	220	518	347	14	50	521	27	609	2＂	○	○
QBK-80	360	240	634	455	18	96	696	50	842	3＂	○	○

法兰端尺寸根据相应的标准设计，按设计给定，也可以根据客户的设计生产。
