CDLF轻型不锈钢多级泵|结构图

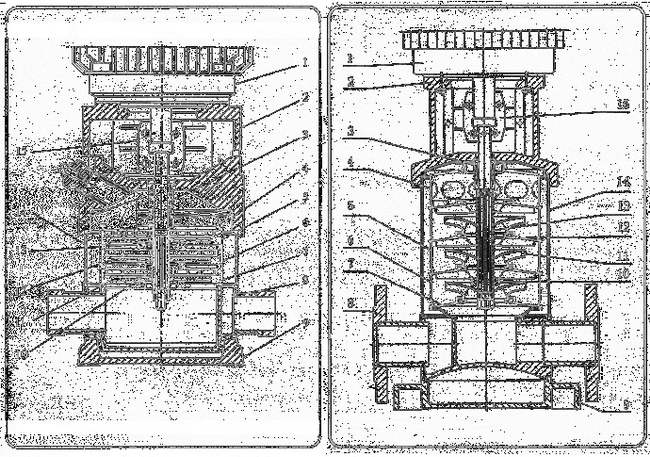

CDLF型轻型不锈钢立式多级泵结构图：


序号
名称
材料
序号
名称
材料
1
电机

2
泵头
铸铁ASTM25B
3
机械密封

4
出水导叶
不锈钢AISI304
5
支撑导叶
不锈钢AISI304
6
导叶
不锈钢AISI304
7
导流器
不锈钢AISI304
8
进出水段
不锈钢AISI304
9
底座
铸铁ASTM25B
10
轴承
碳化钨
11
叶轮
不锈钢AISI304
12
轴
不锈钢AISI316
13
叶轮隔套
不锈钢AISI304
14
耐压筒
不锈钢AISI304
15
联轴器
碳钢

零部件
氟橡胶、橡胶


[来源：原创] [作者：水泵专家] [日期：10-09-09] [热度：]
