止回阀

H41X节能消声止回阀

H41X节能消声止回阀更多信息

产品概述
H41X节能消声止回阀适用于给排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平安装或垂直安装,阀瓣采用弹簧加载,其快速关闭能有效地消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

主要技术参数
公称压力：1.0～1.6MPa
公称通径:40～600mm
适用介质：水、油品
适用温度：0～80℃
法兰标准：GB/T 17421.6  GB/T 9113
试验标准：GB/T 13927   AP 1598

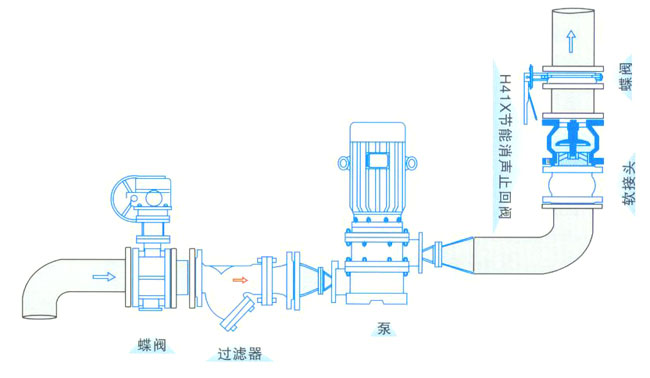

典型安装示意图

主要零件材料
型号 闽体 密封圈 弹簧
H41X-10(16) 铸铁、球墨铸铁、碳钢、不锈钢 丁腈橡胶(NBR) 不锈钢丝1Cr18Ni9Ti


主要外形连接尺寸(单位：mm)
DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 112 120 130 150 165 190 210 255 310 320 380 405 430 450 510
