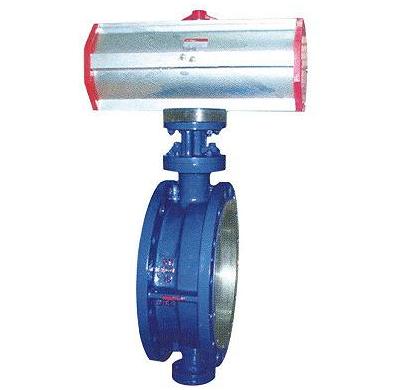

D643H气动硬密封蝶阀

主要尺寸

法兰尺寸和螺栓规格

0.6MPa

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

350

112

140

110

4-14

165

125

4-18

165

125

4-18

165

125

4-18

65

112

370

115

160

130

4-14

185

145

4-18

185

145

4-18

185

145

8-18

80

114

380

120

190

150

4-18

200

160

4-18

200

160

8-18

200

160

8-18

100

127

420

138

210

170

4-18

220

180

8-18

220

180

8-18

235

190

8-22

125

140

460

164

240

200

8-18

250

210

8-18

250

210

8-18

270

220

8-26

150

140

555

175

265

250

8-18

285

240

8-22

285

240

8-22

300

250

8-26

200

152

760

200

320

280

8-18

340

295

8-22

340

295

12-22

360

310

12-26

250

165

830

243

375

335

12-18

395

350

12-22

405

355

12-26

425

370

12-30

300

178

895

250

440

395

12-22

445

400

12-22

460

410

12-26

485

430

16-30

350

190

950

280

490

445

12-22

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1190

305

540

495

16-22

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1255

350

595

550

16-22

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1305

380

645

600

20-22

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1340

445

755

705

20-26

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1520

480

860

810

24-26

895

840

24-30

910

840

24-36

960

875

24-42

800

318

1710

530

975

920

24-30

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

1810

580

1075

1020

24-30

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

1960

650

1175

1120

28-30

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2250

760

1405

1340

32-33

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56
