概述

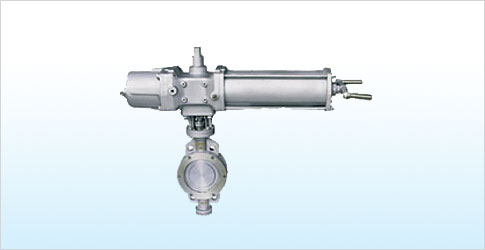

ZMAW、ZSCW蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。
气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。
主要零件材料
阀 体：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板：碳钢、1Cr18Ni9Ti
长 轴：1Cr18Ni9Ti
阀 座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填 料：聚四氟乙烯、柔性石墨
阀 盖：碳钢
主要技术参数
公称通径DN（mm） |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
额定流量系数kv |
100 |
200 |
405 |
620 |
1150 |
2030 |
3150 |
4550 |
6200 |
8100 |
10260 |
13500 |
19800 |
27000 |
35700 |
44600 |
55080 |
流量特性 |
近似等百分比 |
||||||||||||||||
公称压力PN（MPa） |
0.1、0.25、0.6、1.0 |
||||||||||||||||
工作温度 |
常温-20～250、中温-40～450、高温：450～560 |
||||||||||||||||
信号范围 |
20～100 |
||||||||||||||||
执行机构有效面积（cm2） |
280 |
400 |
630 |
1000 |
484（ZSCW型） |
||||||||||||
气源压力 |
0.14 |
0.5 |
|||||||||||||||
阀板转角 |
0～70 |
||||||||||||||||
泄漏等级 |
Ⅱ级、Ⅵ级 |
||||||||||||||||
允许压差 |
0.22 |
0.086 |
0.045 |
0.054 |
0.031 |
0.013 |
0.017 |
0.0098 |
0.0062 |
0.010 |
0.0071 |
0.0052 |
0.019 |
0.012 |
0.008 |
0.006 |
0.004 |
固有可调比 |
20:1 |
||||||||||||||||
>>>>>>>>>>
