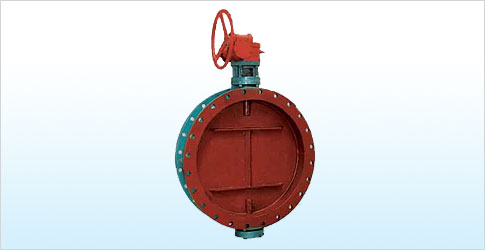

产品简介
本系列尘气蝶阀分斜板式和直板式两种。是根据含尘气体的性质和特点设计的。主要适用于冶金工业高炉煤气除尘管道，起调节、反吹隔断作用。也可广泛适用于冶炼、电力、化工、建材等行业的通风含尘气体管路中。
斜板式尘气蝶阀的蝶板与阀体在关阀状态时有一初始夹角，且蝶板密封面硬度高，韧性好，使该阀具有启闭速度快、动作灵活、操作力矩小、抗高流速尘气冲蚀，耐磨性好及泄漏量小等特点。
直板式尘气蝶阀具有结构短、重量轻、动作灵活，特别适用于系统温度高、介质含尘量大、操作频繁的管路。
本系列尘气蝶阀驱动方式多样，可方便用户需求。
其法兰连接尺寸符合 GB2555 — 81 PN2.5 标准。
检测方法符合 Q/SYF N98 — 91 标准。
主要性能
公称压力 Mpa |
0.1 |
||||
密封试验压力 MPa |
0.11 |
||||
强度试验压力 MPa |
0.15 |
||||
启闭时间 |
气动驱动 A |
≈3 |
驱动源 |
气动 |
压缩空气 0.4 ～ 0.6MPa |
液动驱动 S |
≈7 |
液动 |
压力油 4 ～ 6MPa |
||
电动驱动 S |
≤60 |
电动 |
3 相 380V 50Hz |
||
适用流速 m/S |
≤20 |
||||
适用温度 ℃ |
≤350 |
||||
泄漏率 |
0.5 |
||||
适用介质 |
含尘煤气、煤气、烟气和其他含尘气体等 |
||||
主要零件资料
零件名称 |
阀体、 |
蝶板 |
阀杆 |
材料 |
球墨铸铁碳素钢 |
球墨铸铁碳素钢 |
优质碳素钢 |
>>>>>>>>>>
