产品概述

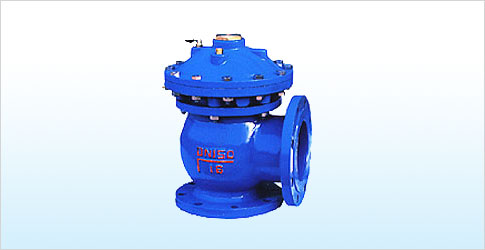

JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
技术参数
公称压力：0.6MPa、1.0MPa
公称通径：100～400mm
最低驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |
主要外形连接尺寸 单位：mm
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
H |
370 |
440 |
530 |
615 |
785 |
880 |
970 |
