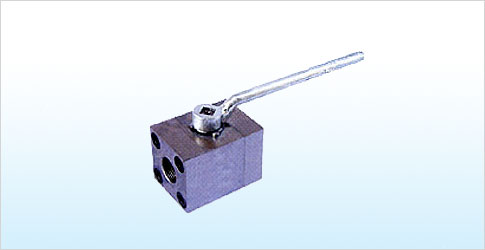

高压内螺纹球阀

高压内螺纹球阀

一、产品特征
公称压力：10～32MPa
适用温度范围：-20～150℃
适用介质：水、油、气及某些腐蚀性液体。
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999

二、PN1.6MPa主要连接尺寸及重量　　　　　　　　　　　　单位：mm

公称压力 DN（mm）	Q11N-1100/160、Q11N-100/160P						Q11N-320、Q1N-320P
	管螺纹 G	尺寸（mm）					管螺纹 G	尺寸（mm）
	管螺纹 G	d	L	H	W	E	管螺纹 G	H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	-
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	68	68	130	41	85
20	3/4	14	95	45.5	146	47.5	77	77	180	46	95
25	1	21	105	59.5	146	52.5	82	82	180	55	105
32	11/4	25	120	64.5	146	60	115	115	300	70	120
40	11/2	32	130	76	254	65	120	120	300	80	130
50	2	38	150	81	254	75	130	130	300	100	150
