产品概述

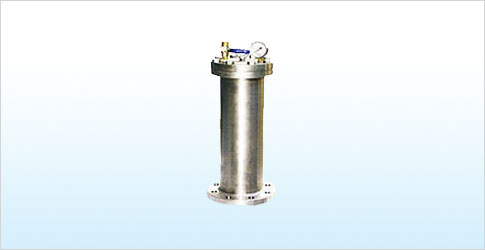

ZYA-9000活塞式水锤吸纳器，是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单，选材精良，使用寿命长。
技术参数
公称压力：PN1.6～2.5MPa
公称通径：15～300
容气腔压力(占管道压力百分数) 50～70%
适用介质：无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
零件名称 |
阀体、阀盖 |
活塞 |
密封圈 |
主要材料 |
不锈钢 |
铸铜、不锈钢 |
丁腈橡胶 |
主要外形连接尺寸
DN |
管径 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
350 |
365 |
465 |
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
|
DN |
管径 |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
>>>>>>>>>>
