产品概述

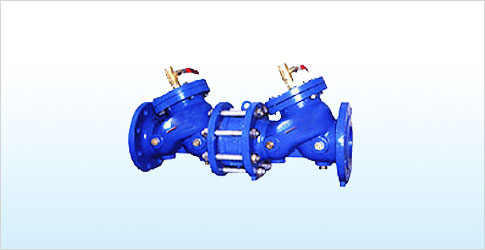

HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
主要部件材料
序号 |
零部件名称 |
材质 |
1 |
阀体 |
铸铁、球墨铸铁、铸钢 |
2 |
阀盖 |
铸铁、球墨铸铁、铸钢 |
3 |
阀盘 |
球墨铸铁 |
4 |
弹簧 |
不锈钢、铬钒钢 |
5 |
防污阀 |
黄铜 |
主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要外形连接尺寸 单位：mm
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 |
>>>>>>>>>>
