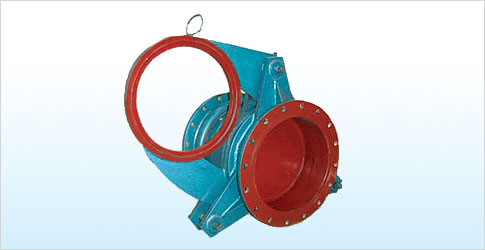

产品简介
本系列手动翻板阀又称眼镜阀、扇形阀、扇形盲板阀。主要应用于各工矿企业，环境保护等行业的煤气、空气、烟气等气体介质管路中，是切断各种有毒、有害、易燃气体的可靠设备。具有体积小、重量轻、操作方便、结构新颖、切断气体性能可靠等优点。
订货须知
1. 订货时，请写明所选阀门的型号、规格、温度等。如有特殊要求请注明。
2. 阀门所带补偿器是用以补偿阀门本身启闭时的伸缩量。有的随管路热胀冷缩或其他原因发生的外力对其产生推拉、扭曲作用。
3.翻板阀型号及温度标注方法： F43X — 1.5Pxx 。工作温度为 120 ℃ 时，标注 P12 ；工作温度为 250 ℃ 时，标注 P25 。
主要性能规范
|
DN150 ～ 800 |
DN800 ～ 1400 |
||
公称压力 Mpa |
0.15 |
0.10 |
||
密封试验压力 MPa |
0.18 |
0.12 |
||
强度试验压力 MPa |
0.23 |
0.15 |
||
适用温度 |
丁腈橡胶 |
硅橡胶 |
氟橡胶 |
|
≤120℃ |
≤250℃ |
≤300℃ |
||
适用介质 |
煤气等有毒有害易燃的气体 |
|||
连接法兰尺寸 |
符合 GB2555-81 PN2.5标准 |
|||
主要零件资料
零件名称 |
阀体 |
翻板 |
螺杆 |
螺母 |
密封圈 |
补偿器 |
材 料 |
碳素钢 |
碳素钢 |
优质碳素钢 |
锰黄铜 |
橡胶 |
不锈钢 |
相关型号
F43X-1.5型手动式翻板阀DN200-800
F43BX-1.5型手动式翻板阀DN300-1400
F43AX-1.5型手动式翻板阀DN150-800
F43CX-1.5型手动式翻板阀DN300-DN1400
F3LT43CX-1.5型手动式翻板阀DN800-1400
>>>>>>>>>>
