结构特点

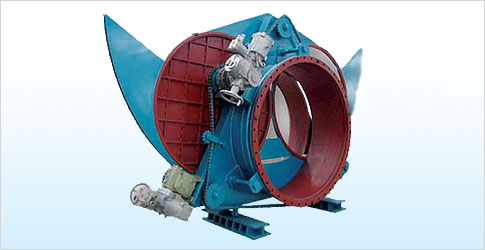

电动式翻板阀的结构与液动式基本相同，只是将安装液压缸的部位改为安装特种防爆型电装。
本阀备有电器操纵台，可以超远距离操作。该阀结构简单，使用及维修都很方便。安装时请注意介质流向箭头，不得反装。
主要结构尺寸
DN |
D |
D1 |
L |
H |
H1 |
A |
B |
C |
b |
N- ?d |
质量（ kg ） |
800 |
975 |
920 |
800 |
1860 |
1125 |
1129 |
1130 |
1050 |
28 |
24-30 |
1450 |
900 |
1075 |
1020 |
800 |
2055 |
1270 |
1242 |
1220 |
1140 |
28 |
24-30 |
1780 |
1000 |
1175 |
1120 |
800 |
2240 |
1400 |
1375 |
1320 |
1240 |
30 |
28-30 |
2105 |
1100 |
1275 |
1200 |
800 |
2425 |
1535 |
1510 |
1420 |
1340 |
30 |
28-30 |
2210 |
1200 |
1375 |
1320 |
800 |
2620 |
1680 |
1625 |
1490 |
1400 |
30 |
32-30 |
2560 |
1300 |
1475 |
1420 |
800 |
2760 |
1770 |
1749 |
1490 |
1400 |
30 |
32-30 |
2879 |
1400 |
1575 |
1520 |
850 |
2960 |
1925 |
1856 |
1490 |
1400 |
35 |
36-30 |
4180 |
1500 |
1690 |
1630 |
850 |
3105 |
2050 |
1976 |
1590 |
1600 |
35 |
36-30 |
4430 |
1600 |
1790 |
1730 |
850 |
3300 |
2160 |
2093 |
1690 |
1600 |
35 |
40-30 |
4750 |
1800 |
1990 |
1930 |
1100 |
3610 |
2370 |
2335 |
1890 |
1800 |
35 |
44-30 |
5760 |
2000 |
2190 |
2130 |
1100 |
3960 |
2620 |
2570 |
2090 |
2000 |
35 |
46-30 |
6700 |
