结构特点

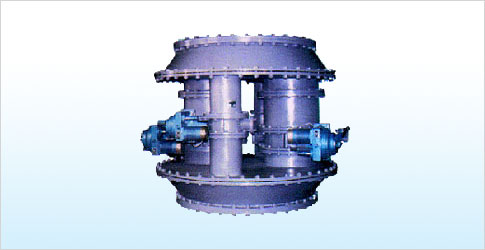

TYFZ型调压阀组有三台ZAJW—1型 自动式调节蝶阀及常通管组成。在使用中一般用一台 ZAJW — 1 型自动式调节蝶阀通过 ZAJW — 1 型 自动调节蝶阀由阀门配置的 DKJ 电动执行器通过仪表盘上的手动操作器控制，以达到对系统流量和压力之调节。
TYFZ 型调压阀组适用于冶炼高炉系统及其它需要通过流量、压力调节保持稳定生产的系统。
本阀组安装时无方向要求，但常通管应置于阀组下方，以保证在系统高温下降时冷凝水的排出。
订货须知
1.订货时请注明自动调节蝶阀输入电流和用于 DDZ — Ⅲ 型组合仪表或 DDZ — Ⅱ 型组合仪表。
2.为方便用户可 代购伺用放大器、操作器。
3.特殊要求，可函电联系。
技术性能
主要参数
DN |
电动执行器 |
|||
型号 |
输出力矩 |
输入信号电流 |
单程（ 90 度） |
|
250 |
DKJ-210 或 DKJ-2100 |
100N.m |
DDZ －Ⅱ |
25 |
300 |
DKJ-310 或 DKJ-3100 |
250N.m |
25 |
|
550 |
DKJ-310 或 DKJ-3100 |
250N.m |
25 |
|
500 |
DKJ-410 或 DKJ-4100 |
600N.m |
25 |
|
700 |
DKJ-510 或 DKJ-5100 |
1600N.m |
25 |
|
800 |
DKJ-510 或 DKJ-5100 |
1600N.m |
25 |
|
900 |
DKJ-510 或 DKJ-5100 |
1600N.m |
25 |
|
1000 |
DKJ-610 或 DKJ-6100 |
4000N.m |
60 |
|
阀组型号 |
介质温度 |
介质压力 MPa |
介质流量 M 3 /h |
阀门转角（度） |
备注 |
TYFZ-10 |
≤400℃ |
－ 0.05 |
－ 30000 |
0-90 |
|
－ 30 |
≤400℃ |
－ 0.07 |
4800 － 5800 |
0-90 |
|
－ 38 |
≤400℃ |
－ 0.07 |
6800 － 85000 |
0-90 |
|
－ 65 |
≤400℃ |
－ 0.07 |
111000 － 130000 |
0-90 |
|
－ 75 |
≤400℃ |
－ 0.15 |
137000 － 15700 |
0-90 |
|
－ 90 |
≤400℃ |
－ 0.2 |
－ 170000 |
0-90 |
|
－ 100 |
≤400℃ |
－ 0.2 |
－ 187000 |
0-90 |
|
－ 126 |
≤400℃ |
－ 0.25 |
|
0-90 |
|
－ 135 |
≤400℃ |
－ 0.25 |
|
|
|
主要结构尺寸
阀门型号 |
D |
D1 |
L |
B |
H |
H1 |
A |
N- d |
DN1 |
DN2 |
DN3 |
质量（kg） |
TYFZ-10 |
1375 |
1320 |
1000 |
30 |
1595 |
910 |
1560 |
32-30 |
400*2 |
250 |
150 |
2100 |
－ 30 |
1990 |
1930 |
1000 |
30 |
2210 |
1215 |
2090 |
44-30 |
600*2 |
300 |
150 |
2700 |
－ 38 |
1990 |
1930 |
1000 |
30 |
2490 |
1390 |
2170 |
44-30 |
700*2 |
350 |
174 |
3100 |
－ 65 |
2190 |
2130 |
1200 |
30 |
2550 |
1450 |
2190 |
48-30 |
700*2 |
350 |
174 |
3800 |
－ 75 |
2405 |
2340 |
1200 |
30 |
2575 |
1370 |
2450 |
52-33 |
900*2 |
500 |
200 |
5100 |
－ 90 |
2405 |
2340 |
1200 |
30 |
3070 |
1865 |
2850 |
52-33 |
800*3 |
400 |
200 |
5700 |
－ 100 |
2405 |
2340 |
1200 |
30 |
3070 |
1865 |
2550 |
52-33 |
800*2+1000 |
400 |
200 |
6050 |
－ 126 |
|
|
|
30 |
|
|
|
|
|
|
|
|
－ 135 |
|
|
|
30 |
|
|
|
|
|
|
|
|
主要零件资料
零件名称 |
阀体、 |
翻板 |
阀杆 |
连接筒 |
大小法兰 |
密封垫 |
材料 |
碳素钢 |
灰铸铁碳素钢 |
优质碳素钢 |
碳素钢 |
碳素钢 |
石棉橡胶 |
>>>>>>>>>>
