产品概述

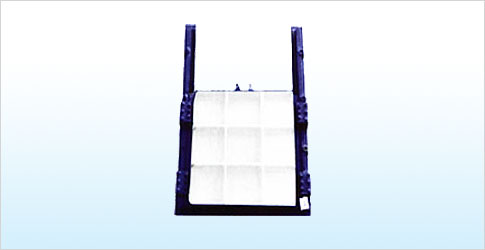

QF24T/W手动轻型方闸结构合理、受力均匀、刚度及密封性能良好，其渗漏量符合美国AWWAC501规定的标准。手动闸门采用螺杆式启闭机操作方便、可靠。
本闸门适用于排灌、排涝、泄洪、防洪及水库、电站、塘堰等工程截止、调整水流和水位之用；本闸门也可以用于给排水、石油化工、冶金、煤碳、电力等行业的水处理工程上，起切断水流作用。
主要技术参数
型号 |
中型 |
轻型 |
|||
FZ2T、FZ9T、YZ2T、YZ9T |
QF24W、QF94W、QY24T、QY94T |
||||
单向承压 |
双向承压 |
单向承压 |
双向承压 |
||
工作水头m水柱 |
正向 |
10 |
10 |
5 |
5 |
反向 |
3 |
10 |
2 |
3 |
|
适用温度 |
≤80℃ |
||||
适用介质 |
水、污水 |
||||
主要零部件材料
零件名称 |
材料 |
闸框、闸板、导轨、立柱、传动支座 |
灰铸铁 |
斜榫、密封圈（条） |
铸黄铜 |
闸杆 |
不锈钢 |
QF24T/W手动轻型方闸主要外形连接尺寸 单位：mm
规格（A×B） |
L |
L1 |
H |
h |
300×300 |
384 |
115 |
532 |
800 |
400×400 |
510 |
150 |
670 |
800 |
500×500 |
610 |
175 |
835 |
800 |
600×600 |
710 |
190 |
985 |
800 |
700×700 |
840 |
275 |
1150 |
800 |
800×800 |
940 |
300 |
1300 |
800 |
900×900 |
1040 |
320 |
1460 |
800 |
1000×1000 |
1140 |
340 |
1610 |
800 |
>>>>>>>>>>
