一、产品概述

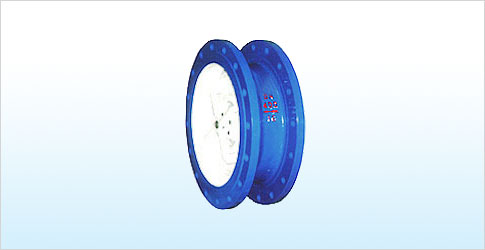

大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有导流体的设计能保证最小的压力损失。静音式止回阀安装于水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏型冲击，以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。 |
二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：300～1200mm
适用介质：水、油品、海水、污水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
三、主要零部件材料
零件名称 |
阀体 |
阀盘 |
轴承 |
弹簧 |
导流体 |
阀座 |
材质 |
GG25 |
ZQA19-4 |
ZQA19-4 |
SUS316 |
GG25 |
ZQA19-4 |
四、主要外形连接尺寸 单位：mm
DN |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
L |
181 |
184 |
191 |
203 |
219 |
222 |
280 |
356 |
368 |
432 |
524 |
>>>>>>>>>>
