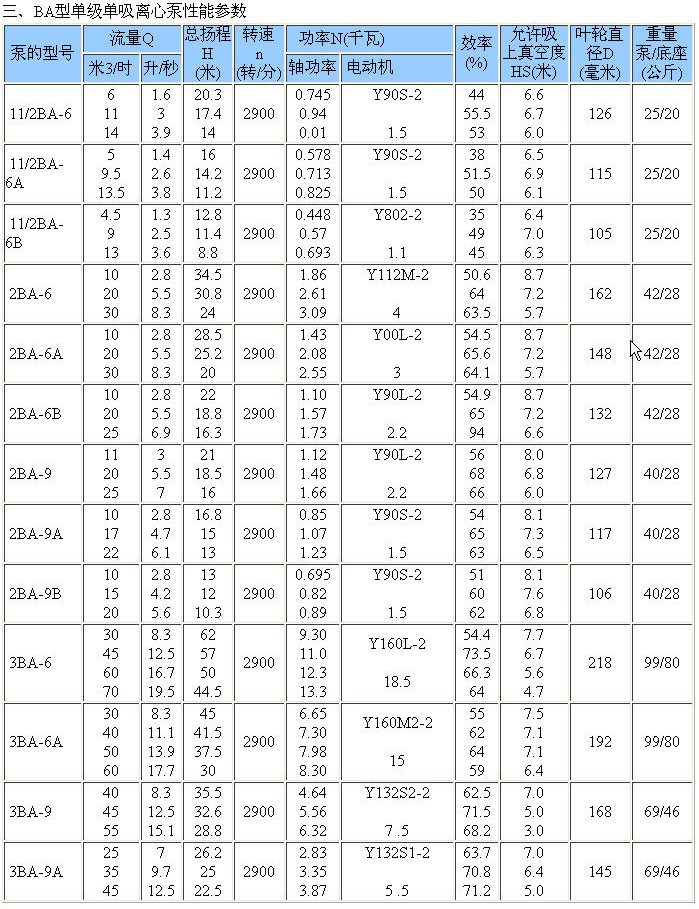

BA型单级单吸离心泵一、产品概述 BA型泵系列单级单吸悬臂式离心泵，供吸送清水及物理化学性质类似于水的液体之用。 本型泵扬程在8 二、结构说明 BA型泵的主要另件有：泵体(1)；泵盖(2)；叶轮(3)；轴(4)；和托架(5)。泵的吐出口与泵的轴线成垂直方向，并可根据安装使用条件与泵体共同旋转90°，180°和270°角。本型泵由电机通过弹性联轴器直接转动，或通过皮带传动装置进行转动。 图1表示BA型水泵的纵剖面结构图，轴的两端以单列向心球轴承支承，用稀油润滑。 图2代表16种BA型泵的外形图，图3是BA型泵的安装图，BA型泵的外形尺寸和安装尺寸附列于后面。 泵体(1)为铸铁制成，其内制有逐渐扩散至泵的吐出口成涡形的流道，出口法兰上钻有安装压力表的管螺孔。 泵盖(2)为铸铁制成，流道为收缩形，与泵体间垫有纸垫，进水口法兰上钻有安装真空表的管螺孔。 叶轮(3)为铸铁制成，是单侧进水，内有成曲面的叶片，在靠近轴孔处，钻有几个孔，以平衡轴向力，但11／2BA-6，2BA-6，2BA-9，3BA-9，3BA-13，4BA-18，4BA-25，叶轮没有钻孔，依靠轴承承受轴向力，制造时，经过静平衡试验。 轴(4)由优质炭素钢制成，一端固定叶轮，工作时轴装配在托架内的球轴承内转动。 托架(5)为铸铁制成，以稀油润滑的托架有油室，油面应常以油标尺来测量油位。 填料起着密封的作用，防止空气透入和大量液体渗出，填料密封由填料室，填料压盖，填料环，铅粉油浸石棉绳构成。少量高压液体通过泵体内的串水孔流入填料室中，起水封作用。填料的松紧程度必须适当，不可太紧，也不可太松，以液体能一滴一滴渗出为准，填料太紧，较易发热，同时耗费功率，填料太松，液体渗漏大，降低水泵效率，填料内如渗水过多，应按时填加或更换填料。 水泵及电机安装在一个底座上，用弹性联轴器联接，当安装时，必须注意电机与水泵的轴在同一条中心线上。 |
