平行式单闸板闸阀:参数四

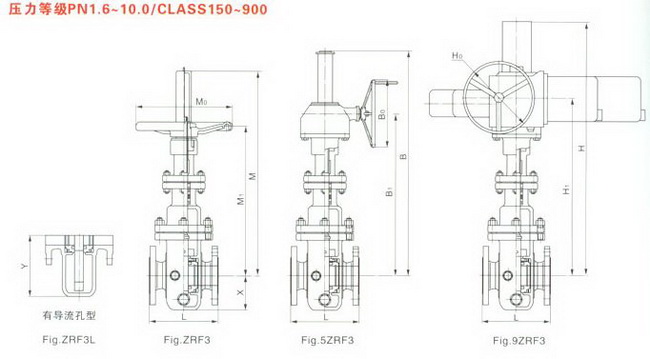

主要外形尺寸和重量 PN1.6、2.5 CLASS150
规格 L(RF) L(BW) 手动 齿轮传动 电动*** X Y 重量****(kg) 扭矩
mm in M M1 Mo B B1 Bo H H1 Ho BW RF (N.m)
25 1 127 127 278 220 200 - - - - - - 60 90 - - -
32 11/4 140 140 350 270 200 - - - - - - 70 105 - - -
40 11/2 155 165 435 335 250 - -- - - - - 75 115 - - 14
50 2 178 216 475 360 250 - - - 690 572 200 80 122 48 54 15
65 21/2 190 241 535 425 300 - - - 747 637 200 90 152 59 70 31
80 3 203 283 600 460 300 - - - 812 672 200 100 178 63 73 38
100 4 229 305 700 535 350 - - - 960 795 508 110 220 73 85 46
150 6 267 403 910 685 350 - - - 1170 945 508 145 345 158 180 60
200 8 292 419 1095 815 350 1235 900 305 1355 1075 508 170 420 264 300 110
250 10 330 457 1370 965 450 1510 1050 305 1630 1095 305 210 495 290 329 162
300 12 356 502 1470 1100 500 1610 1185 305 1730 1230 305 240 600 400 455 222
350 14 381 572 1730 1250 600 1890 1345 458 2020 1417 305 265 640 619 704 310
400 16 406 610 1870 1375 650 2030 1470 458 2160 1532 305 290 720 869 987 440
450 18 432 660 2185 1485 700 2415 1625 458 2500 1651 305 325 796 1115 1267 560
500 20 457 711 2335 1575 800 2565 1715 458 2650 1741 305 360 875 1435 1631 700
600 24 505 613 2815 1995 1000 3045 2135 456 3130 2161 457 425 1250 2310 2625 1010
700 28 610 914 - - - - - - 3630 2470 457 455 1250 3203 3640 1560
800 32 660 965 - - - - - - 4135 2933 610 505 1370 4540 5159 2150
900 36 711/813* 1015 - - - - - - 4605 3260 610 545 1500 6209 7056 2910
1000* 40 811 - - - - - - - 5140 3645 610 610 1670 7293 6088 3920
注：*尺寸813仅为CLASS150的结构长度
**CLASS150的管道阀门无此规定
***电动装置可根据客户需要选型
****表中所列重量为光杆、150Lb无导流孔型重量，不包含驱动装置
