平行式双闸板闸阀:参数一

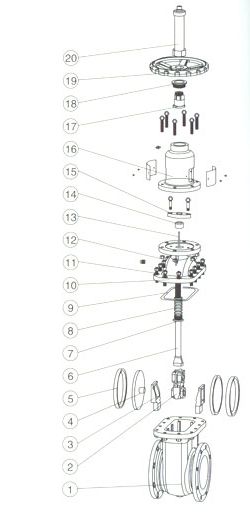

材料明细表
| 序号 |
零件名称 |
普通型 |
抗硫型 |
| GB |
ASTM |
GB |
ASTM |
| 1 |
阀体 |
WCB |
A216-WCB |
WCB |
A216 WCB |
| 2 |
闸板架 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 3 |
楔板 |
WCB+STL |
A216-WCB+STL |
WCB+STL |
A216-WCB+STL |
| 4 |
闸板 |
25+STL |
AIO5+STL |
1Cr18Ni9+STL |
A182-F304+STL |
| 5 |
阀座 |
25+STL |
AI05+STL |
1Cr18Ni9+STL |
A182-F304+STL |
| 6 |
阀杆 |
1Cr13 |
A276-410 |
1Cr18Ni9 |
A276 304 |
| 7 |
上密封座 |
1Cr13 |
A276 410 |
1Cr18Ni9 |
A276-304 |
| 8 |
填料 |
柔性石墨 |
| 9 |
密封垫片 |
柔性石墨+不锈钢 |
| 10 |
阀盖 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 11 |
双头螺柱 |
35CrMoA |
A193-B7 |
35CrMoA |
Al 93-B7 |
| 12 |
六角螺母 |
35 |
A194-2H |
35 |
A194-2H |
| 13 |
指示针 |
2Cr13 |
A276-420 |
20rl 3 |
A276-420 |
| 14 |
填料压套 |
20r13 |
A276 420 |
2Crl 3 |
A276-420 |
| 15 |
填料压盖 |
WCB |
A216-WCB |
WCB |
A216 WCB |
| 16 |
支架 |
WCB |
A216-WCB |
WCB |
A216 WCB |
| 17 |
阀杆螺母 |
ZQAI9-4 |
B148 C95600 |
ZQAIg-4 |
B148 C95600 |
| 18 |
压盖 |
25 |
A108 1020 |
25 |
A108 1020 |
| 19 |
手轮 |
QT400-17 |
A127 |
QT400-7 |
A197 |
| 20 |
指示罩 |
25 |
A108 1020 |
25 |
A108 1020 |
技术性能规范
|
GB |
APl |
| 设计依据 |
JB/T5298 |
API6D |
| 设计标准 |
GB/T12221 |
ASME B16.34 |
| 压力温度等级 |
GB/T12221, JB/T5298. GB/T15188.1 |
APl6d |
| 结构长度 |
GB/T9113, JB/T79 |
ASME B16.5, ASME B16.47 |
| 法兰型式尺寸 |
GB/T12224 |
ASME B16.25 |
| 对焊端连接 |
JB/T9092 |
API6D |
| 检验与实验 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
CL150 |
CL300 |
CL400 |
CL600 |
| 试验压力(MPa) |
壳体试验 |
2.4 |
3,75 |
6.0 |
9.6 |
15.0 |
2.93 |
7.55 |
10.0 |
15.0 |
| 高压密封 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.07 |
5.52 |
7.31 |
11.03 |
| 低压密封 |
0.6 |
| 适用温度 |
-196℃~550℃(不同的工况温度选用不同的材质) |
| 适用介质 |
普通型 |
石油、天然气、成品油等 |
| 抗硫型 |
含H2S, CO的天然气、石油等 |
